DETECTEUR DE CABLES

UT682

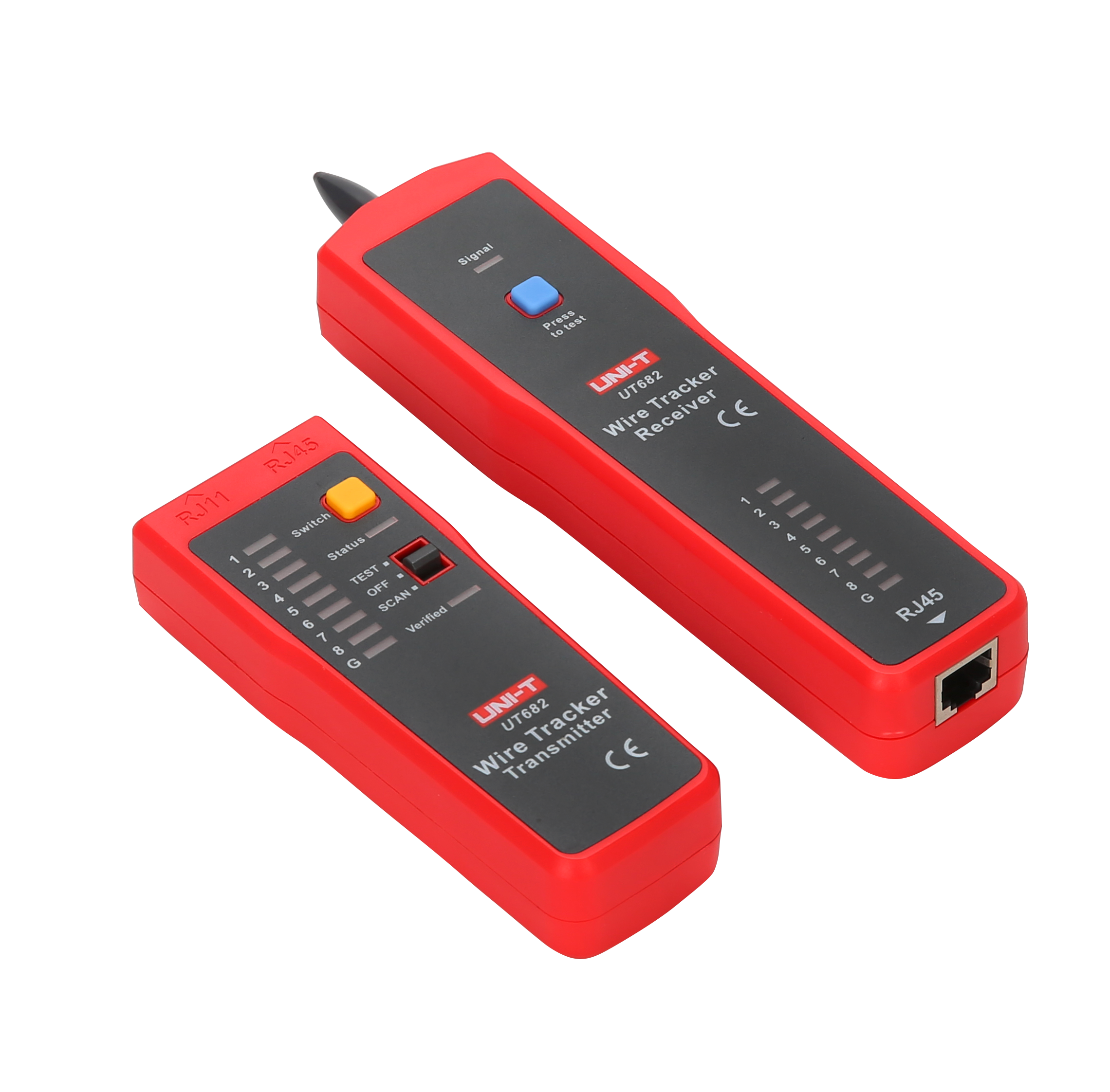

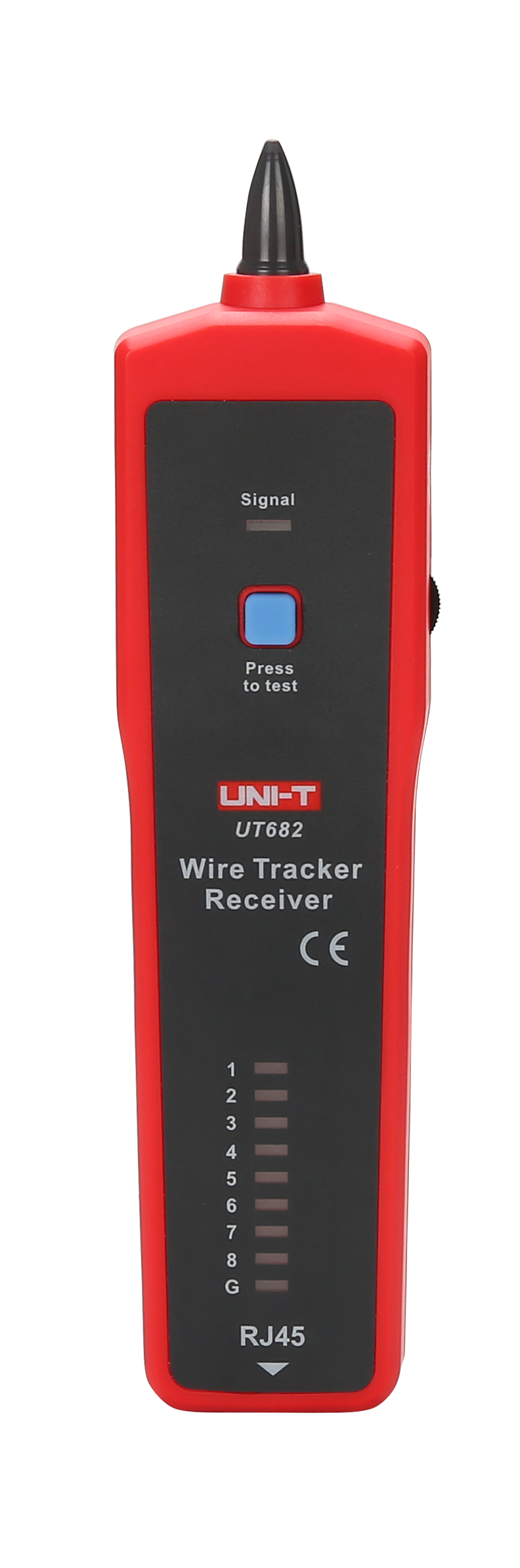

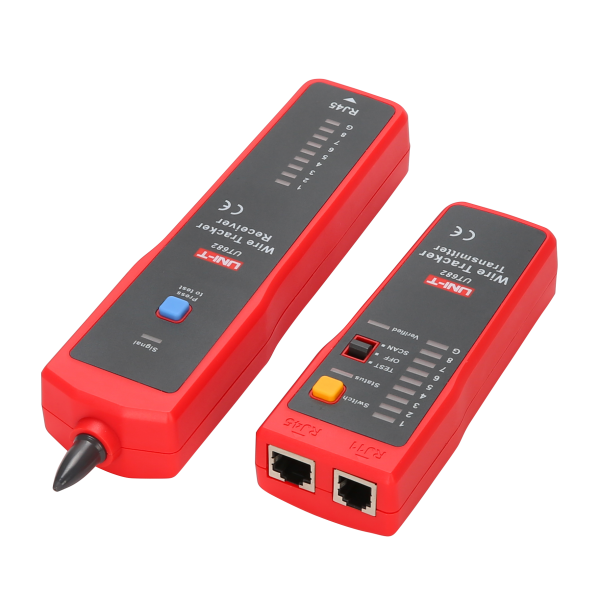

Traqueur de tonalité et sonde de fil UNI-T

Le traqueur de tonalité UT682 de la marque UNI-T est conçu pour identifier, tracer et tester rapidement différents types de câbles en environnement résidentiel, tertiaire ou industriel.

  •  Suivi des câbles téléphone, Ethernet et alimentation
  •  Test de niveau CC (vérification tension et polarité)
  •  Contrôle de la séquence de câblage Ethernet
  •  Détection rapide d’ouverture et de court-circuit
  •  Réglage du volume
  •  Prise casque pour environnements bruyants
  •  Mode double cycle de mesure
  •  Indication de batterie faible

Idéal pour les installateurs réseau, électriciens et techniciens de maintenance.

Nous répondons à tous vos besoins en Automatisme

CARACTERISTIQUES TECHNIQUESTÉLÉCHARGEMENTDEMANDE D’INFORMATIONS



Spécifications Echelle UT682
Fonctionnalités de suivi des fils Types de fils Câble LAN\ligne téléphonique\câble coaxial\fil électrique
Voyant lumineux pour la force du signal √
Traçage des fils de tableau en direct √
Distance de traçage des fils du tableau ≥100m
Distance de suivi des lignes téléphoniques ≥3000m
Distance de suivi des câbles non blindés ≥320m
Distance de suivi des câbles blindés ≥320m
Open and short circuit test √
Indication de polarité Fonction DCV, portée: √
lignes téléphoniques ±(5V~52V)
Distinction des lignes téléphoniques et des câbles LAN √
Suivi des fils cassés √
Tension de sortie de l’émetteur ≥12V crête-crête
Indication de batterie faible de l’émetteur 6.6V±0.5V
Alimentation de l’émetteur Batterie 9V √
Courant de fonctionnement maximum de l’émetteur 25mA
Prise casque pour récepteur √
Alimentation du récepteur Batterie 9V √
Courant de veille maximum du récepteur ~10mA √
Courant de fonctionnement maximum du récepteur <40mA (AC, RMS) √
Alignement des fils Mesure de séquence de lignes 9 LEDs (LED1~LED8, LED_G) √
Vitesse de mesure de séquence de lignes Rapide et lent sélectionnable √
Câble LAN : indication blindé/non blindé √
Entrée de l’émetteur 52V DC
protection contre la tension
Environnement d’exploitation Température de fonctionnement : 0 ~ 40 ℃ ; Température de stockage : -10 ~ 50 ℃
Humidité de fonctionnement : 20 ~ 75 % HR ; Humidité de stockage : 10 ~ 90 % HR ; Altitude : ≤2000m
Caractéristiques générales
Couleur du produit Rouge et gris
Poids net UT682 : émetteur-125g, récepteur-153g ; UT682D : émetteur-150g, récepteur-130g
Dimensions UT682 : émetteur-125 mm x 48 mm x 28 mm, récepteur-195 mm x 48 mm x 30 mm
UT682D : émetteur-74 mm x 68 mm x 28 mm, récepteur -208 mm x 47 mm x 33 mm
